Q23DI型電磁先導閥
|
產品性能及特點：Q23DI型電磁先導閥
1、 結構緊湊、體積小、動作靈敏。可作電控?fù)Q向閥的先導閥或作氣動裝置的切換元件。
2、 電磁線圈經真空浸漆處理，采用熱固性塑料包覆，其絕緣、防潮和耐腐蝕性能良好。
3、 常通型和常閉型兩種結構任選。 |

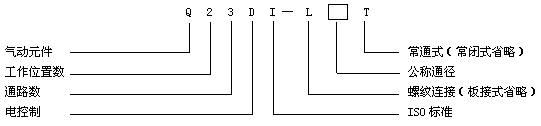

產品型號及含義:
 |
品種規格
| |
1.2 |
2 |
3 |
|
工作介質 |
經過凈化并含有油霧的壓縮空氣 |
|
工作壓力范圍（MPa） |
0 ～ 0.8 |
|
使用溫度范圍（℃） |
-10 ～ + 50 （但在不凍結條件下） |
|
有效截面積（mm2） |
≥0.5 |
≥1.6 |
≥3 |
|
注：額定電壓和電流 |
交流 |
220V 36V
≤60mA ≤280mA |
220V 36V
≤75mA ≤280mA |
220V 36V
≤130mA ≤500mA |
|
直流 |
24V 12V
≤280mA ≤600mA |
24V 12V
≤300mA ≤600mA |
24V 12V
≤400mA ≤800mA |
|
允許電壓波動（%） |
-15 ～ +10 |
|
換向時間（S） |
≤0.03 |
|
絕緣電阻（MΩ） |
≥1.5 |
|
最高換向頻率（Hz） |
≥16 | |
