C系列旋鈕式人控閥
|
產品性能及特點：C系列旋鈕式人控閥
旋鈕式人控閥分直動式和先導式兩種，主要用作控制氣路的開關和改變控制氣路的方向，可發出氣信號給氣控?fù)Q向閥使其
換向，也可控制中、小型氣缸動作，輸出力作功。通徑8mm的閥為先導式，3mm閥為直動式。先導式較直動式操作力要小。 |

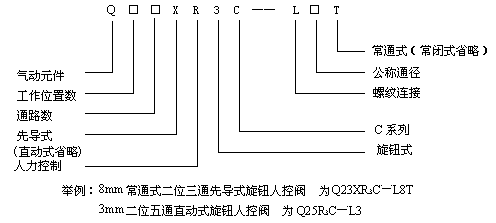

產品型號及含義:
|
品種規格
1、工作介質：經除水、濾塵潔凈并含油霧的壓縮空氣；
2、工作壓力:直動式 0～0.8MPa,先導式 0.15～0.8MPa使用溫度：
3、使用溫度：-25～+80℃（但在不凍結條件下）；
4、其他技術參數如下表：
|
型 號 |
公稱通徑 |
有效截面積（mm2） |
操作力（N） |
工作行程 |
| Q23R3C-L3 |
3 |
≥3 |
≤30 |
旋轉90°/2.5 |
| Q23R3C-L3T |
| Q25R3C-L3 |
| Q23XR3C-L8 |
8 |
≥20 |
≤100 |
旋轉90°/2 | |
