C系列按鈕式人控閥 |
產品性能及特點：C系列按鈕式人控閥
按鈕式人控閥分直動式和先導式兩種，主要用作控制氣路的開關和改變控制氣路的方向，可發(fā)出氣信號給氣控換向閥使其
換向，也可控制中、小型氣缸動作，輸出力作功。通徑8mm的閥為先導式，3mm閥為直動式。先導式較直動式操作力要小。
|

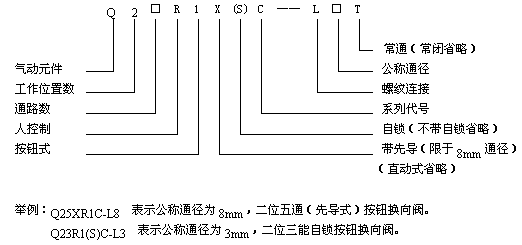

產品型號及含義:
|
品種規(guī)格
|
型 號 |
Q23R1C-L3(T) |
Q23R1(S)C-L3(T) |
Q23XR1C-L8(T) |
Q23XR(S)C-L8(T) |
|
Q25R1C-L3 |
Q25R1(S)C-L3 |
Q25XR1C-L8 |
Q25XR1(S)C-L8 |
| 公稱通徑（mm） |
3 |
8 |
| 工作介質 |
經過凈化，干燥的壓縮空氣 |
| 工作壓力（MPa） |
0～0.8 |
0.15～0.8 |
| 使用溫度范圍（℃） |
-25～+80（但在不凍結條件下） |
| 有效截面積（mm2） |
≥3 |
≥20 |
| 操作力（N） |
≤30 |
| 泄漏量（cm3/min） |
≤50 |
| 耐壓性（MPa） |
1.2 |
|
工作行程（mm） |
2 | |
