C系列垂直轉柄式人控閥 |
產品性能及特點：C系列垂直轉柄式人控閥
垂直轉柄式人控閥分直動式和先導式兩類，主要用作控制氣路的開頭和改變控制氣路的方向，可發出氣信號給氣控換向閥使氣控換向閥換向，也可控制中、小型氣缸動作，輸出力作功。通徑8mm閥為先導式，3mm閥為直動式。先導式較直動式操作力要小。 |

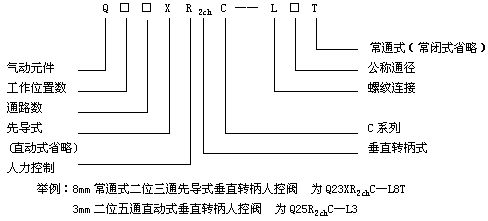

產品型號及含義:
|
品種規格
1、工作介質：經除水、濾塵潔凈并含油霧的壓縮空氣。
2、工作壓力：直動式 0～0.8MPa ;先導式 0.15～0.8MPa
3、使用溫度：-25～+80℃（但在不凍結條件下）
4、其他技術參數如下表：
|
型 號 |
公稱通徑 |
有效截面積（mm2） |
操作力（N） |
工作行程 |
|
Q23R2ch C - L3 |
3 |
≥3 |
≤30 |
3.8 |
|
Q23R2ch C - L3T |
|
Q25R2ch C - L3 |
3.7 |
|
Q23X2ch C - L8 |
8 |
≥20 |
≤100 |
2 |
|
Q23XR2ch C - L8T |
|
Q25XR2ch C - L8 | |
