QFLJWA系列氣源三聯件
|
產品性能及特點:QFLJWA系列氣源三聯件
1、 消化吸收外國技術的新產品，性能可靠耐用。
2、 主要零件采用鋁壓鑄件，結構緊湊，外形美觀。
3、 “三合一”組裝在一起，安裝使用方便，也可以拆開單個使用。

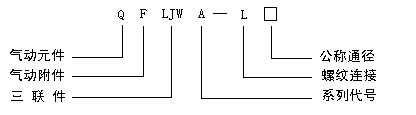

產品型號及含義:
|
品種規格
|
通徑 |
8，10，15，20，25 |
|
工作介質 |
壓縮空氣 |
|
使用溫度范圍（℃） |
- 25 ～ + 80（但在不凍結條件下） |
|
最高進口壓力（MPa） |
1 |
|
調壓范圍（MPa） |
0.05 ～ 0.63 |
|
水分離效率 |
≥80% |
|
過濾精度（μm） |
50～75 |
2、工作特性
|
壓力特性 |
三聯件輸出流量穩定在給定值，其調定的輸出壓力隨輸入壓力的變化而變化的值不大于0.05MPa。 |
|
流量特性 |
公稱通徑 |
3 |
8 |
10 |
15 |
|
進口壓力（MPa） |
出口壓力（MPa） |
空氣流量（在標準狀態下）dm3/min |
|
1.00 |
0.25 |
125 |
330 |
730 |
1090 |
|
0.4 |
150 |
410 |
910 |
1270 |
| |
指出口壓力降0.1MPa時,其最大流量不少于上值。 |
|
起霧流量 |
指油位處于油杯中間位置，滴油量約每分鐘5滴的空氣流量不大于下值 |
|
公稱通徑 ( mm ) |
3 |
8 |
10 |
15 |
|
進口壓力 ( MPa ) |
起霧流量dm3/min |
|
0.25 |
50 |
120 |
110 |
170 |
|
0.4 |
60 |
200 |
140 |
190 |
|
潤滑油流量調節 |
輸入工作壓力0.4MPa，出口流量為給定值時，其滴油量應在0～120滴/分鐘均勻可調。 |
|
