ZHP系列真空吸盤
品種規(guī)格
1、吸盤直徑：共分10、13、16、20、25、32、40、50等八種。
2、真空工作壓力：- 0.04 ～ - 0.08MPa。
3、提升和搬送重物的速度< 400mm/sec。
4、真空吸盤許可提升重物重量見下表。
|
吸盤直徑（mm） |
φ10 |
φ13 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
|
真空壓力 |
許可提升重量 （ 單位：kg） |
|
-0.08（ -MPa） |
0.64 |
1.08 |
1.64 |
2.56 |
4.00 |
6.56 |
10.28 |
16.00 |
|
-0.073（ -MPa） |
0.58 |
0.99 |
1.49 |
2.33 |
3.65 |
5.98 |
9.38 |
14.60 |
|
-0.067（ -MPa） |
0.53 |
0.90 |
1.37 |
2.14 |
3.35 |
5.49 |
8.61 |
13.39 |
|
-0.060（ -MPa） |
0.48 |
0.81 |
1.23 |
1.92 |
3.00 |
4.92 |
7.38 |
12.00 |
|
-0.053（ -MPa） |
0.42 |
0.71 |
1.08 |
1.69 |
2.65 |
4.34 |
6.81 |
10.60 |
|
-0.047（ -MPa） |
0.37 |
0.63 |
0.96 |
1.50 |
2.35 |
3.85 |
6.04 |
9.40 |
|
-0.04（ -MPa） |
0.32 |
0.54 |
0.82 |
1.25 |
2.00 |
3.28 |
5.14 |
8.00 |

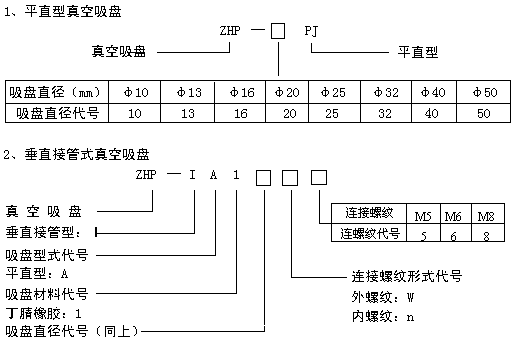

產(chǎn)品型號及含義:
|
|
