10B-5系列無拉桿氣缸
|
產品性能及特點：10B-5系列無拉桿氣缸
1、 結構緊湊，外形美觀。
2、 復合Y型圈密封，可靠耐用。
3、 含油軸承導向，耐磨平穩。
4、 缸體周邊順滑流暢，方便清潔。
5、 緩沖針閥與氣口同側，安裝更方便。
6、 無拉桿設計，缸蓋緊固缸體，增強剛性。
7、 安裝尺寸與10A-5系列氣缸相同，可相互替代。
|

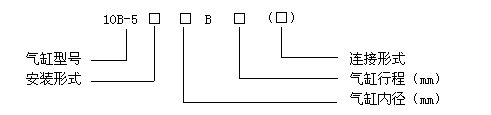

產品型號及含義:
|
品種規格
|
氣缸型號 |
10B-5（標準型） |
|
氣缸內徑D（mm） |
Φ32 |
Φ40 |
Φ50 |
Φ63 |
Φ80 |
Φ100 |
|
最大行程S（mm） |
500 |
800 |
1000 |
|
使用壓力范圍（MPa） |
0.05 ～ 1.0 |
|
耐壓力（MPa） |
1.5 |
|
使用速度范圍（mm/sec） |
50 ～ 700 |
|
使用溫度范圍（℃） |
-25 ～ +80（但在不凍結條件） |
|
使用介質 |
干燥潔凈空氣 |
|
給油 |
不需要（也可給油） |
|
緩沖 |
兩側可調緩沖 |
|
緩沖行程 |
20 |
25 |
|
