10Y-1系列小型氣缸
|
產品性能及特點：10Y-1系列小型氣缸
1、 本公司自行開發的新產品，不銹鋼缸體，與端蓋采用鉚接新工藝，軸向尺寸小、輕巧美觀。
2、 品種規格多，性能良好，耐用。
3、 無給油（也可給油）潤滑，避免油氣污染，可省去油霧器。
|

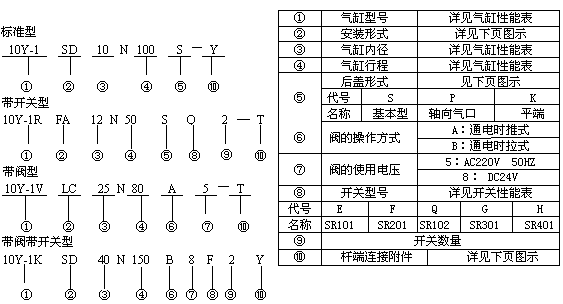

產品型號及含義:
|
品種規格
1、氣缸的主要技術參數
|
品種 |
標準型 |
帶開關型 |
帶閥型 |
帶閥帶開關 |
|
型號 |
10Y-1 |
10Y-1R |
10Y-1V |
10Y-1K |
|
氣缸內徑 |
Ф8,Ф10,Ф12,Ф16,Ф20,Ф25,Ф32,Ф40,Ф50 |
Ф20,Ф25,Ф32,Ф40,Ф50 |
|
最大行程 |
Ф8,Ф10:200;Ф12,Ф16:300;Ф20,Ф25:400;Ф32:500;Ф40:600;Ф50:800 |
|
最短行程 |
無限制 |
37 |
無限制 |
37 |
|
使用壓力范圍（MPa） |
Ф8～Ф16:0.1～1.0;Ф20～Ф50:0.05～1.0 |
0.15～1.0 |
|
耐壓力（MPa） |
1.5 |
|
使用速度范圍（mm/s） |
Ф8～Ф16:50～500;Ф20～Ф50:50～700 |
50～500 |
|
使用溫度范圍（℃） |
- 25 ～ + 80(但在不凍結條件下) |
|
使用介質 |
干燥潔凈壓縮空氣 |
|
緩沖形式 |
緩沖墊 |
|
給油 |
不需要(也可給油) |
2、開關的主要技術參數
|
型號 |
SR101 |
SR201 |
SR102 |
SR301 |
SR401 |
|
使用電壓范圍 |
DC5～50V |
AC80～220V |
|
使用電流范圍 |
≦ + 60℃ |
6～30mA |
25～50mA |
3～40mA |
0～20mA |
2～300mA |
|
+ 70℃ |
6～25mA |
25～40mA |
3～30mA |
|
最大觸點容量 |
1.5W |
2VA |
30VA |
|
漏電流 |
0 |
1mA以下 |
|
指示燈 |
發光二極管（ON時亮） |
氖管（OFF時亮） |
|
動作時間 |
1msec以下 |
|
回復時間 |
1msec以下 |
11msec以下 |
|
耐沖擊 |
30G | |
