10Y-2系列無給油潤滑氣缸
|
產品性能及特點：10Y-2系列無給油潤滑氣缸
1、 引進日本太陽鐵工株式會社（TAIYO）技術，按該社許可證生產的無給油潤滑氣缸。
2、 具有八十年代先進水平，主要零件用鋁合金制造，重量輕,體積小,缸筒內孔經硬質陽極氧化，特別耐磨，使用壽命長。
3、 安裝尺寸符合ISO（國際標準）。
4、 無給油（也可給油）潤滑，避免油氣污染，可省去油霧器。
5、 品種規(guī)格多，可供帶開關和帶閥的組合式氣缸，節(jié)省接管時間，維護操作方便。
|

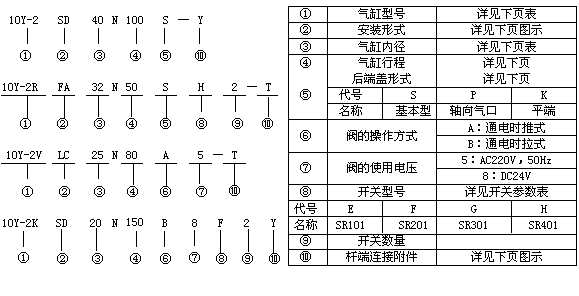

產品型號及含義:
|
品種規(guī)格
1、氣缸的主要技術參數
|
品種 |
標準型 |
帶開關型 |
帶閥型 |
帶閥帶開關型 |
|
型號 |
10Y-2 |
10Y-2R |
10Y-2V |
10Y-2K |
|
氣缸內徑（mm） |
Φ20, Φ25,Φ32,Φ40 |
|
最大行程 |
Φ20:300;Φ25:400;Φ32:500;Φ40:600 |
|
最短行程（mm） |
無限制 |
37 |
無限制 |
37 |
|
使用壓力范圍（MPa） |
0.05～1.0 |
0.15～1.0 |
|
耐壓力（MPa） |
1.5 |
|
使用速度范圍（mm/s） |
50～700 |
50～500 |
|
使用溫度范圍（℃） |
- 25 ～ + 80 (但在不凍結條件下) |
|
工作介質 |
經過凈化的壓縮空氣 |
|
緩沖形式 |
緩沖墊 |
|
給油 |
不需要（也可給油） |
2、開關的主要技術參數
|
型號 |
SR101 |
SR201 |
SR301 |
SR401 |
|
使用電壓范圍 |
DC5～50V |
AC80～220V |
|
使用電流范圍 |
≦ + 60℃ |
6～30mA |
25～50mA |
0～20mA |
2～300mA |
|
+ 70℃ |
6～25mA |
25～40mA |
|
最大觸點容量 |
1.5W |
2VA |
30VA |
|
動作時間 |
1msec以下 |
|
回復時間 |
1msec以下 |
1msec以下 |
11msec以下 |
3、閥的主要技術參數
|
品種 |
二位五通單電控換向閥 |
|
A：通電時推式 |
B：通電時拉式 |
|
額定電壓 |
AC220V,50Hz;DC24V |
|
容許電壓波動 |
±10% |
|
起動電流 |
AC220V,50Hz;0.028A |
|
保持電流 |
AC220V,50Hz:0.015A;DC24V:0.09A |
|
消耗功率 |
AC220V,50Hz:1.8W |
|
DC24V:2.2W |
|
絕緣等級 |
B |
|
工作壓力范圍 |
0.15～1.0MPa | |
