QGK系列齒輪齒條擺動氣缸 |
產品性能及特點：QGK系列齒輪齒條擺動氣缸
1、 體積小、結構新穎、性能良好；
2、 采用齒輪齒條傳動，輸出大、小扭矩。
3、 無需供油潤滑，無排氣污染。
4、 有角度微調機構，能實現精確的角度。
5、 可裝磁性開關，擺動角度范圍可任意調節。
6、 設有可調緩沖機構，擺動行程終點無沖擊。
7、 多種安裝形式，安裝方便，應用廣泛。
|

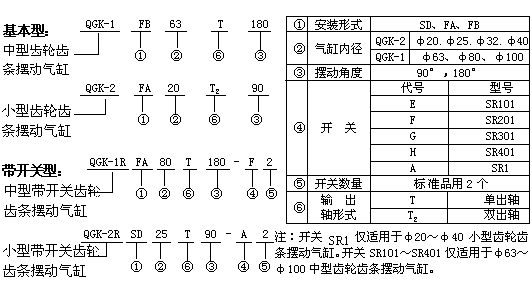

| 產品型號及含義:
|
品種規格
1、氣缸主要技術參數
|
種 類 |
基本型 |
帶開關型 |
基本型 |
帶開關型 |
|
型 號 |
QGK-1 |
QGK-1R |
QGK-2 |
QGK-2R |
|
氣缸內徑 |
φ63、φ80、φ100 |
φ20、φ25、φ32、φ40 |
|
工作壓力范圍（MPa） |
0.1～0.7 |
0.1～1.0 |
|
耐 壓（MPa） |
1 |
1.5 |
|
擺動角度（度） |
90，180 |
|
調整角度（度） |
±5 |
|
額定扭矩（N.m），
(0.5 MPa時 ) |
φ63：34.3; φ80:66.6;φ100:120.5 |
φ20:2; φ25:2.8; φ32:3.5; φ40:5.7 |
|
使用溫度范圍(℃) |
- 25 ～ + 70 (但在不凍結條件下) |
|
緩沖機構 |
兩側可調緩沖 |
單側可調緩沖 |
|
緩沖角度(度) |
20 |
φ20、φ25、φ32:35; φ40:32 |
|
給 油 |
不給油(也可給油) |
注：為了避免由于沖擊能量超過氣缸緩沖裝置吸收的能量而發生撞擊現象，請單獨選用緩沖器吸收沖擊能量。
2、磁性開關參數：
|
型號 （帶軟線1.5m） |
SR101 |
SR201 |
SR301 |
SR401 |
SR1 |
|
使用電壓范圍(V) |
DC5～50 |
AC80～220 |
DC5～50 |
|
使用電流范圍(mA) |
60°以下 |
6～30 |
25～50 |
0～20 |
2～300 |
3～40 |
|
70° |
6～25 |
25～40 |
|
最大觸電容量 |
1.5W |
2VA |
30VA |
1.5VA |
|
動作時間 |
1msec以下 |
1msec以下 |
|
|
回復時間 |
1msec以下 |
1msec以 | |
