QGHJ系列回轉夾緊氣缸 |
產品性能及特點：
1、 該氣缸前氣口通入壓縮空氣時，進行夾緊動作。即先將活塞桿及橫臂回轉90°后再將工件夾緊。當后氣口通入壓縮空氣時，為松開動作，即活塞和橫臂從工件松開，然后活塞桿和橫臂反方向回轉90°，便于裝拆工件。 |

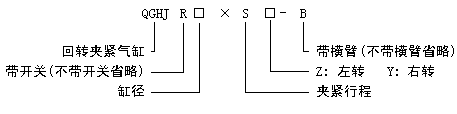

產品型號及含義:
 |
品種規格
1、回轉夾緊氣缸主要技術參數：
|
缸徑 |
25 |
32 |
40 |
50 |
63 |
|
工作介質 |
經凈化的壓縮空氣 ( 可給油或不給油 ) |
|
使用溫度范圍（℃） |
- 25 ～ + 80 ( 但在不凍結條件下 ) |
|
工作壓力（MPa） |
0.1～1 |
|
回轉角度 |
90°±10° |
|
回轉方向 |
左、右 |
|
回轉行程 |
9.5 |
15 |
20 |
|
夾緊行程 |
10～20 |
20～50 |
|
夾緊力N（工作壓力=0.5MPa） |
185 |
315 |
540 |
805 |
1370 |
2、開關主要技術參數
|
型 號 |
適用缸徑 |
使用電壓范圍 |
使用電流范圍 |
最大觸點容量 |
|
SR1 |
Φ25，Φ32 |
DC5～50V |
3～40mA |
1.5W |
|
SR2 |
Φ40，Φ50，Φ63 |
DC5～50V |
3～40mA |
1.5W | |
